Introducción a la estereomicroscopía

Ver la muestra con profundidad

La estereomicroscopía es una técnica de microscopía óptica diseñada para observar muestras con una apariencia tridimensional. A diferencia de un microscopio compuesto convencional, que normalmente se usa para observar muestras delgadas a mayores aumentos, el estereomicroscopio permite trabajar con objetos más grandes, superficies, organismos completos, piezas, tejidos, plantas, insectos, minerales, componentes electrónicos o materiales industriales.

Su principal ventaja es que ofrece una imagen con sensación de profundidad. Esto permite entender mejor la forma, el volumen, la textura, el relieve y la orientación espacial de la muestra.

Por esta razón, la estereomicroscopía es especialmente útil cuando no solo queremos ver detalles, sino también manipular, seleccionar, diseccionar, ensamblar, revisar o documentar una muestra.

¿Qué es un estereomicroscopio?

Un estereomicroscopio es un microscopio que utiliza dos trayectorias ópticas ligeramente diferentes, una para cada ojo. Estas dos imágenes no son exactamente iguales: cada ojo observa la muestra desde un ángulo un poco distinto.

El cerebro combina ambas imágenes y genera una percepción de profundidad. Este principio es similar al modo en que vemos el mundo con nuestros dos ojos.

Gracias a esta visión estereoscópica, la muestra se observa con una apariencia más natural y tridimensional. Esto hace que el estereomicroscopio sea muy cómodo para trabajos manuales, inspección de superficies y observación de objetos completos.

Diferencia entre un estereomicroscopio y un microscopio compuesto

Aunque ambos son microscopios ópticos, tienen funciones distintas.

El microscopio compuesto se utiliza principalmente para observar muestras pequeñas, delgadas y preparadas en portaobjetos. Suele trabajar con aumentos más altos y mayor resolución. Es ideal para células, bacterias, tejidos delgados, cortes histológicos o preparaciones teñidas.

El estereomicroscopio, en cambio, se utiliza para observar muestras más grandes y con relieve. Trabaja con aumentos más bajos, pero ofrece mayor campo visual, mayor distancia de trabajo y percepción tridimensional.

En resumen:

• el microscopio compuesto es ideal para observar detalles internos o estructuras muy pequeñas;
• el estereomicroscopio es ideal para observar forma, superficie, volumen y manipular muestras.

Una herramienta para observar y trabajar

Una de las grandes ventajas del estereomicroscopio es que permite trabajar directamente sobre la muestra.

Gracias a su amplia distancia de trabajo, hay espacio suficiente entre el objetivo y la muestra para usar pinzas, agujas, bisturíes, micropipetas, herramientas de disección, manipuladores o instrumentos de montaje.

Esto lo convierte en una herramienta fundamental en:

• disección;
• selección de muestras;
• clasificación de semillas;
• montaje de especímenes;
• revisión de insectos;
• análisis de materiales;
• inspección industrial;
• electrónica;
• control de calidad;
• embriología;
• botánica;
• zoología;
• restauración;
• microscopía forense.

Aumento bajo, campo amplio y gran distancia de trabajo

Los estereomicroscopios suelen trabajar con aumentos relativamente bajos, por ejemplo entre 5x y 80x, aunque algunos sistemas pueden alcanzar rangos mayores con lentes auxiliares, oculares especiales o sistemas zoom avanzados.

Este rango de aumento permite observar objetos completos y no solo pequeños fragmentos.

Además, el campo visual suele ser amplio. Esto facilita ubicar la muestra, orientarse sobre ella y seguir estructuras largas, superficies irregulares o zonas de interés.

La distancia de trabajo también suele ser mayor que en los microscopios compuestos. Esta característica es clave porque permite manipular la muestra sin chocar con el objetivo.

Percepción de profundidad

La percepción de profundidad es una de las características más importantes de la estereomicroscopía.

En un microscopio compuesto, la imagen puede ser muy detallada, pero generalmente se observa en un plano óptico delgado. En un estereomicroscopio, en cambio, el usuario puede percibir relieves, alturas, bordes, capas y posiciones espaciales.

Esto es especialmente útil para muestras con volumen, como:

• insectos;
• flores;
• semillas;
• raíces;
• embriones;
• tejidos gruesos;
• cristales;
• minerales;
• fibras;
• piezas metálicas;
• circuitos;
• fragmentos arqueológicos;
• dispositivos pequeños.

La información tridimensional ayuda a interpretar mejor la estructura real de la muestra.

Profundidad de campo

La profundidad de campo es la región vertical de la muestra que permanece enfocada al mismo tiempo.

En estereomicroscopía, la profundidad de campo suele ser mayor que en microscopía compuesta de alto aumento. Esto permite observar superficies irregulares con más facilidad.

Sin embargo, a medida que aumenta la magnificación, la profundidad de campo disminuye. Por eso, cuando se trabaja a aumentos altos, es necesario enfocar con más precisión o utilizar técnicas de apilamiento de enfoque si se desea obtener una imagen completamente nítida en toda la profundidad de la muestra.

Tipos principales de estereomicroscopios

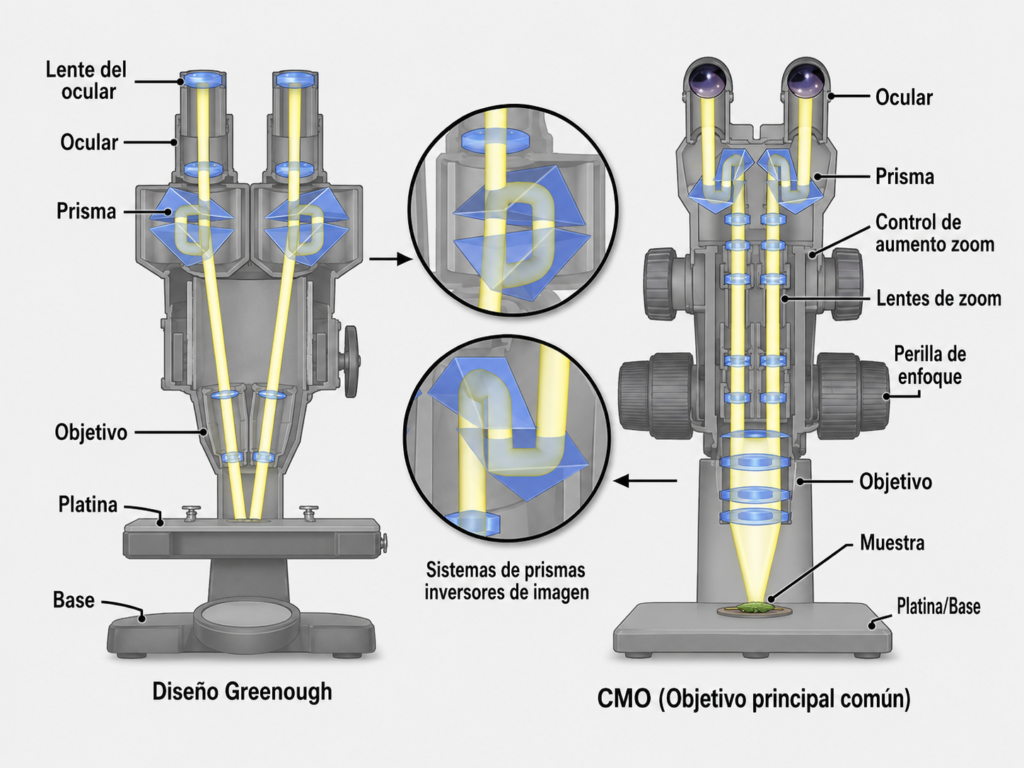

Existen dos diseños ópticos principales en estereomicroscopía: el sistema Greenough y el sistema de objetivo principal común, conocido como CMO por sus siglas en inglés.

Sistema Greenough

El diseño Greenough utiliza dos sistemas ópticos separados, inclinados entre sí. Cada trayectoria óptica tiene su propio conjunto de lentes y observa la muestra desde un ángulo ligeramente distinto.

Este diseño es compacto, robusto y eficiente. Suele ofrecer buena calidad de imagen, excelente percepción de profundidad y buena relación costo-beneficio.

Los estereomicroscopios Greenough son muy utilizados en docencia, rutina, inspección, control de calidad, disección y aplicaciones generales.

Sus principales ventajas son:

• diseño compacto;
• buena profundidad de campo;
• buena percepción tridimensional;
• facilidad de uso;
• equipos robustos;
• costo generalmente más accesible.

Una posible limitación es que, al tener dos trayectorias ópticas inclinadas, puede presentarse cierta diferencia geométrica entre ambos canales, especialmente en aplicaciones de medición muy precisa o documentación avanzada.

Sistema de objetivo principal común — CMO

El sistema CMO utiliza un gran objetivo común para ambos canales ópticos. Después de ese objetivo, la luz se divide en dos trayectorias para formar la imagen izquierda y derecha.

Este diseño permite integrar accesorios avanzados con mayor facilidad, como cámaras, iluminación de fluorescencia, módulos intermedios, sistemas de documentación, divisores de haz o técnicas especiales de contraste.

Los estereomicroscopios CMO suelen usarse en investigación, documentación avanzada, fluorescencia, imagen digital y aplicaciones donde se requiere mayor flexibilidad óptica.

Sus principales ventajas son:

• mejor integración con cámaras y accesorios;
• posibilidad de sistemas ópticos más avanzados;
• buena corrección óptica;
• compatibilidad con técnicas especiales;
• adecuado para aplicaciones de investigación.

MicroscopyU describe cómo el diseño de objetivo principal común se desarrolló a partir de sistemas como el Cycloptic, en el cual ambos canales recolectaban luz a través de un único objetivo principal.

Sistemas de aumento: pasos fijos y zoom

Los primeros estereomicroscopios tenían aumentos seleccionables por pasos. Esto significa que el usuario podía cambiar entre varios niveles de aumento predefinidos.

Actualmente, muchos estereomicroscopios utilizan sistemas zoom. Estos permiten cambiar la magnificación de manera continua dentro de un rango determinado.

El zoom es muy útil porque permite comenzar con bajo aumento para localizar la muestra y luego aumentar progresivamente para observar detalles específicos.

Por ejemplo, en una muestra vegetal se puede iniciar con una vista general de una hoja, luego acercarse a una zona con tricomas, estomas, esporas o daño por patógenos.

En inspección industrial, se puede observar primero una pieza completa y después acercarse a una grieta, borde, soldadura, fibra, partícula o defecto superficial.

Iluminación en estereomicroscopía

La iluminación es fundamental para obtener una buena imagen en estereomicroscopía. Como muchas muestras son opacas, gruesas o tridimensionales, no siempre basta con iluminarlas desde abajo.

Por eso, se utilizan diferentes tipos de iluminación.

Luz reflejada o incidente

La luz reflejada ilumina la muestra desde arriba. Es la más común para objetos opacos, superficies, insectos, plantas, piezas, rocas, metales, plásticos, textiles o componentes electrónicos.

Puede realizarse con:

• anillos LED;
• brazos de luz fría;
• iluminación oblicua;
• iluminación coaxial;
• iluminación difusa;
• luces laterales;
• paneles LED.

La elección depende de la superficie de la muestra. Una superficie brillante puede requerir difusión o polarización para reducir reflejos. Una superficie con relieve puede beneficiarse de iluminación oblicua para resaltar sombras y textura.

Luz transmitida

La luz transmitida ilumina la muestra desde abajo. Es útil para muestras transparentes o semitransparentes, como organismos acuáticos, embriones, larvas, tejidos delgados, placas, geles o algunas muestras vegetales.

En estereomicroscopía, la luz transmitida puede combinarse con contraste oblicuo, campo claro, campo oscuro o iluminación especial para aumentar la visibilidad de estructuras transparentes.

Iluminación oblicua

La iluminación oblicua se dirige hacia la muestra desde un ángulo lateral. Esto genera sombras suaves que resaltan relieves, bordes y texturas.

Es muy útil para observar superficies, fibras, partículas, insectos, estructuras vegetales, sedimentos, materiales y defectos superficiales.

La iluminación oblicua puede hacer que una muestra plana o de bajo contraste revele detalles que no serían visibles con iluminación directa.

Campo oscuro en estereomicroscopía

El campo oscuro permite observar la muestra brillante sobre un fondo oscuro. Es útil para objetos transparentes o estructuras que dispersan la luz.

Puede ayudar en la observación de pequeños organismos acuáticos, partículas, cristales, fibras o estructuras delicadas.

La ventaja es que ofrece alto contraste. La desventaja es que también puede resaltar polvo, burbujas o suciedad, por lo que la preparación debe estar limpia.

Iluminación coaxial

La iluminación coaxial dirige la luz en el mismo eje óptico del microscopio. Es muy útil para superficies planas y reflectivas, como metales, obleas, circuitos, vidrio, plásticos pulidos o materiales con acabados brillantes.

Permite iluminar uniformemente superficies especulares y revelar defectos que podrían pasar desapercibidos con iluminación lateral.

Fluorescencia en estereomicroscopía

Algunos estereomicroscopios permiten trabajar con fluorescencia. Esta modalidad es muy útil para observar muestras grandes marcadas con fluoróforos.

Por ejemplo:

• larvas;
• embriones;
• organismos modelo;
• plantas;
• semillas;
• tejidos;
• colonias;
• nematodos;
• insectos;
• muestras transgénicas con GFP;
• materiales fluorescentes.

La combinación de fluorescencia con visión estereoscópica permite identificar señales específicas y, al mismo tiempo, manipular muestras de mayor tamaño. MicroscopyU destaca que la visión estereoscópica, el campo amplio y la distancia de trabajo facilitan experimentos con herramientas como pinzas, pipetas o micromanipuladores en muestras fluorescentes grandes.

Cámaras y documentación digital

Los estereomicroscopios modernos pueden equiparse con cámaras digitales para capturar imágenes y videos.

La documentación digital es importante para:

• informes;
• publicaciones;
• control de calidad;
• trazabilidad;
• enseñanza;
• comparación de muestras;
• mediciones;
• análisis de defectos;
• seguimiento de procesos;
• documentación forense.

Al elegir una cámara para estereomicroscopía, conviene considerar:

• resolución;
• tamaño de sensor;
• velocidad de captura;
• fidelidad de color;
• sensibilidad;
• rango dinámico;
• compatibilidad con el tubo trinocular;
• software de medición;
• facilidad de conexión.

Para muestras con relieve, también puede ser útil el apilamiento de enfoque, que combina varias imágenes tomadas a diferentes planos para obtener una imagen final con mayor profundidad de campo.

Aplicaciones en ciencias de la vida

En biología, la estereomicroscopía se utiliza para observar organismos completos, estructuras macroscópicas pequeñas y muestras que requieren manipulación.

Algunas aplicaciones son:

• disección de tejidos;
• observación de embriones;
• selección de larvas;
• análisis de insectos;
• identificación de semillas;
• revisión de raíces;
• observación de flores;
• manipulación de muestras vegetales;
• estudios de morfología;
• clasificación de organismos;
• preparación de muestras para microscopía avanzada.

En investigación agrícola, por ejemplo, puede ayudar a observar daño en hojas, síntomas de fitopatógenos, estructuras reproductivas de hongos, semillas, raíces, insectos plaga o material vegetal en procesos de selección.

Aplicaciones en industria y materiales

En industria, la estereomicroscopía es una herramienta esencial para inspección visual ampliada.

Se utiliza en:

• electrónica;
• soldaduras;
• piezas metálicas;
• plásticos;
• textiles;
• empaques;
• fibras;
• cerámicas;
• recubrimientos;
• microcomponentes;
• relojería;
• joyería;
• control de calidad;
• análisis de fallas.

Permite detectar defectos como grietas, rebabas, contaminación, rayones, poros, partículas, desgaste, deformaciones, fallas de ensamblaje o irregularidades superficiales.

Ventajas de la estereomicroscopía

Las principales ventajas de la estereomicroscopía son:

• percepción tridimensional;
• gran distancia de trabajo;
• campo visual amplio;
• facilidad para manipular muestras;
• observación de objetos grandes;
• preparación mínima de la muestra;
• variedad de iluminaciones;
• comodidad para observación prolongada;
• posibilidad de documentación digital;
• utilidad en investigación, docencia e industria.

Limitaciones de la estereomicroscopía

Como toda técnica, también tiene limitaciones.

En comparación con un microscopio compuesto, el estereomicroscopio ofrece menor aumento máximo y menor resolución. Por eso, no es la mejor opción para observar bacterias pequeñas, organelos celulares o detalles subcelulares.

También puede haber menor precisión en mediciones profundas si no se controla adecuadamente la orientación de la muestra y el sistema óptico.

En sistemas Greenough, la geometría inclinada puede generar diferencias entre los canales ópticos, lo que debe tenerse en cuenta en fotografía o medición crítica.

Por eso, la estereomicroscopía no reemplaza al microscopio compuesto. Más bien, lo complementa.

Cómo elegir un estereomicroscopio

Para seleccionar un estereomicroscopio, conviene tener claras las necesidades de la aplicación.

Algunas preguntas útiles son:

• ¿Qué tipo de muestra se observará?
• ¿La muestra es opaca, transparente o fluorescente?
• ¿Se necesita manipular la muestra bajo el microscopio?
• ¿Qué rango de aumento se requiere?
• ¿Qué distancia de trabajo es necesaria?
• ¿Se requiere cámara?
• ¿Se necesitan mediciones?
• ¿La muestra tiene superficies reflectivas?
• ¿Se necesita iluminación transmitida, reflejada, oblicua, coaxial o fluorescente?
• ¿El uso será educativo, industrial, clínico o de investigación?
• ¿Se requiere alta ergonomía para uso prolongado?

La mejor configuración depende de la muestra, el usuario y el flujo de trabajo.

Buenas prácticas de uso

Para obtener mejores resultados con un estereomicroscopio, se recomienda:

• comenzar con bajo aumento;
• ajustar primero la iluminación;
• enfocar con suavidad;
• regular la distancia interpupilar;
• ajustar las dioptrías de los oculares;
• evitar reflejos excesivos;
• limpiar lentes y superficie de trabajo;
• seleccionar la iluminación adecuada;
• usar fondos de contraste cuando sea útil;
• documentar siempre las condiciones de captura si se usa cámara.

Una buena imagen no depende solo del microscopio. También depende de la iluminación, el montaje, el enfoque y la forma de presentar la muestra.

En resumen

La estereomicroscopía es una técnica óptica diseñada para observar muestras con volumen, superficie y profundidad. Su principal fortaleza es ofrecer una imagen tridimensional, con campo amplio y gran distancia de trabajo.

Es ideal para muestras grandes, opacas o tridimensionales, y para aplicaciones donde se requiere manipular, seleccionar, diseccionar, inspeccionar o documentar.

Los sistemas Greenough y CMO ofrecen diferentes ventajas según la aplicación. La iluminación, el rango de aumento, la distancia de trabajo, la ergonomía y la posibilidad de usar cámaras o fluorescencia son factores clave al elegir un equipo.

En microscopía, no todo se trata de ver más pequeño. A veces, lo más importante es ver mejor la forma, el relieve y el contexto completo de la muestra. Ahí es donde la estereomicroscopía se convierte en una herramienta fundamental.
