Propiedades de los objetivos de microscopio
El objetivo no solo aumenta: define la calidad de la imagen
En microscopía óptica, el objetivo es uno de los componentes más importantes del sistema. Aunque muchas veces se piensa en él únicamente como una lente que “aumenta” la muestra, en realidad su función es mucho más compleja.
El objetivo determina gran parte de la calidad final de la imagen: la resolución, el brillo, el contraste, la profundidad de campo, la distancia de trabajo y la capacidad para observar detalles finos. Por eso, dos objetivos con el mismo aumento pueden producir imágenes muy diferentes si tienen distinta apertura numérica, corrección óptica o diseño interno.
En otras palabras, no basta con decir “quiero un objetivo 40x” o “quiero un objetivo 100x”. Para escoger correctamente un objetivo, es necesario entender sus principales propiedades ópticas.
Los tres factores que determinan la resolución
La resolución es la capacidad del microscopio para distinguir dos puntos muy cercanos como estructuras separadas. Una imagen puede estar muy aumentada, pero si no tiene buena resolución, los detalles se verán borrosos o fusionados.
En un microscopio óptico, la resolución depende principalmente de tres factores:
- La longitud de onda de la luz utilizada.
Las longitudes de onda más cortas permiten resolver detalles más pequeños. Por eso, en general, la luz azul puede ofrecer mejor resolución que la luz roja. - La apertura angular del objetivo.

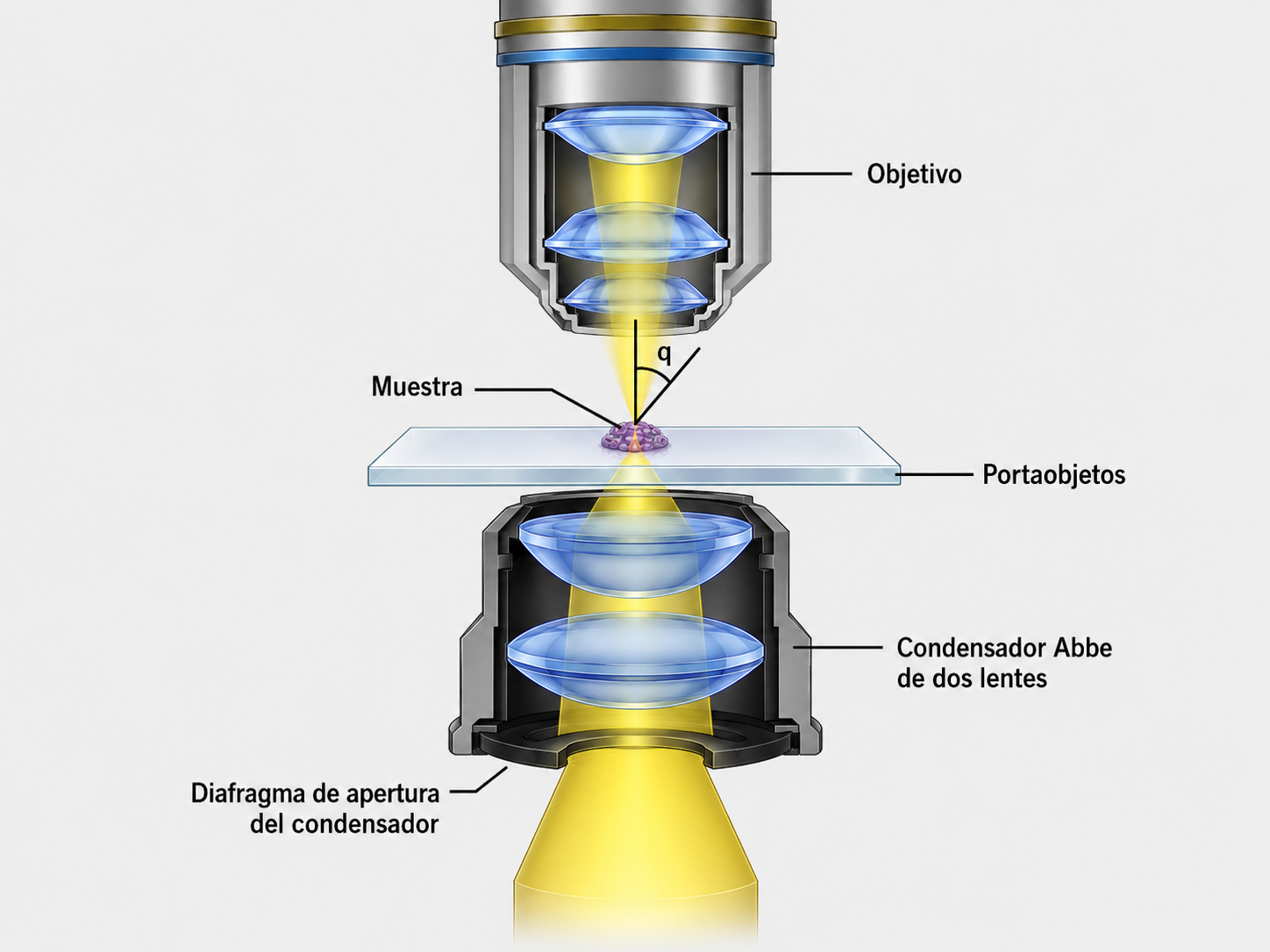

Se refiere al ángulo del cono de luz que el objetivo puede captar desde la muestra. Cuanto mayor sea este ángulo, más información óptica puede recolectar el objetivo. - El índice de refracción del medio entre la muestra y el objetivo.
Este medio puede ser aire, aceite, agua, glicerina u otro líquido de inmersión. Un medio con mayor índice de refracción puede ayudar a captar más luz y mejorar la resolución.
Estos tres elementos se relacionan directamente con una propiedad clave del objetivo: la apertura numérica.
Apertura numérica: una de las propiedades más importantes
La apertura numérica, abreviada como NA, es una medida de la capacidad del objetivo para captar luz y resolver detalles finos.
Un objetivo con mayor apertura numérica puede recoger más luz proveniente de la muestra. Esto suele traducirse en una imagen más brillante, con mejor resolución y mejor capacidad para revelar estructuras pequeñas.
Por ejemplo, un objetivo 40x con NA 0,75 generalmente ofrecerá mejor resolución que un objetivo 40x con NA 0,65, siempre que ambos se usen correctamente.
La apertura numérica depende del índice de refracción del medio y del ángulo del cono de luz captado por el objetivo. Por eso, los objetivos de inmersión suelen alcanzar aperturas numéricas más altas que los objetivos secos.
Objetivos secos y objetivos de inmersión
Los objetivos secos utilizan aire entre la lente frontal y la muestra. Son muy comunes en aumentos bajos y medios, como 4x, 10x, 20x y algunos 40x.
Los objetivos de inmersión, en cambio, utilizan un líquido entre la lente frontal y el cubreobjetos o la muestra. Este líquido puede ser aceite, agua, glicerina u otro medio especial.
El uso de aceite de inmersión permite mejorar la captación de luz porque reduce la pérdida de rayos luminosos entre el vidrio del cubreobjetos y la lente del objetivo. Esto es especialmente importante en objetivos de alta resolución, como los objetivos 100x de aceite.
De forma práctica:
- los objetivos secos son más sencillos de usar;
- los objetivos de inmersión pueden ofrecer mayor resolución;
- los objetivos de inmersión requieren limpieza cuidadosa;
- no se debe usar aceite en objetivos que no están diseñados para ello;
- el medio de inmersión debe coincidir con lo indicado en el objetivo.
Más aumento no siempre significa mejor imagen
Uno de los conceptos más importantes en microscopía es que aumentar más no siempre permite ver mejor.
El aumento simplemente agranda la imagen. La resolución, en cambio, determina si realmente se pueden distinguir detalles pequeños.
Cuando se usa un aumento muy alto sin suficiente resolución, se produce lo que se conoce como aumento vacío. Esto significa que la imagen se ve más grande, pero no revela más información útil.
Por eso, al escoger un objetivo, no se debe mirar únicamente el aumento. También hay que revisar la apertura numérica, la corrección óptica, el tipo de inmersión, la distancia de trabajo y la aplicación.
Un objetivo 60x o 100x no siempre es la mejor opción. Para muchas muestras, un 20x o 40x de buena calidad puede producir una imagen más clara, más brillante y más fácil de interpretar.
Brillo de la imagen
El brillo de la imagen también depende del objetivo. En términos generales, los objetivos con mayor apertura numérica captan más luz y producen imágenes más brillantes.
Sin embargo, el aumento también influye. A medida que aumenta la magnificación, la imagen tiende a volverse menos brillante, porque la misma cantidad de luz se distribuye en un área mayor.
Por eso, en aplicaciones donde la luz es limitada, como fluorescencia o muestras débiles, puede ser conveniente usar un objetivo con alta apertura numérica, pero sin aumentar más de lo necesario.
La elección ideal es aquella que ofrece suficiente resolución, buena captación de luz y un aumento adecuado para la observación.
Distancia de trabajo
La distancia de trabajo es la distancia entre la lente frontal del objetivo y la muestra cuando esta se encuentra enfocada.
Los objetivos de bajo aumento suelen tener distancias de trabajo largas. Esto facilita la manipulación de la muestra y reduce el riesgo de tocar el portaobjetos.
En cambio, los objetivos de alto aumento y alta apertura numérica suelen tener distancias de trabajo muy cortas. Esto exige más cuidado durante el enfoque, porque la lente frontal puede quedar muy cerca del cubreobjetos.
La distancia de trabajo es especialmente importante cuando se observan:
- muestras gruesas;
- placas de cultivo;
- cajas Petri;
- cámaras de incubación;
- materiales con relieve;
- recipientes especiales;
- muestras vivas en medios líquidos.
En estos casos, puede ser necesario utilizar objetivos de larga distancia de trabajo.
Profundidad de campo
La profundidad de campo es el rango vertical dentro del cual la muestra se mantiene aceptablemente enfocada.
En objetivos de bajo aumento, la profundidad de campo suele ser mayor. Esto permite ver más espesor de la muestra enfocado al mismo tiempo.
En objetivos de alta apertura numérica, la profundidad de campo disminuye. Esto significa que solo una sección muy delgada de la muestra se ve enfocada.
Esto tiene ventajas y desventajas. Una profundidad de campo pequeña permite observar planos ópticos más finos, pero también exige un enfoque más preciso.
Por ejemplo, al usar un objetivo 100x, pequeños movimientos del enfoque pueden cambiar completamente el plano observado. En cambio, con un objetivo 4x o 10x, es más fácil mantener una zona amplia de la muestra enfocada.
Campo de visión
El campo de visión es el área de la muestra que podemos observar al microscopio.
A menor aumento, mayor campo de visión. Por eso, los objetivos 4x o 10x son muy útiles para localizar regiones de interés, revisar una muestra completa o hacer una observación general.
A mayor aumento, el campo de visión se reduce. Esto permite observar detalles más pequeños, pero en un área más limitada.
Por eso, una buena práctica es comenzar siempre con un objetivo de bajo aumento, ubicar la zona de interés y luego pasar progresivamente a objetivos de mayor aumento.
Parfocalidad
Un conjunto de objetivos se considera parfocal cuando, al cambiar de un objetivo a otro, la muestra permanece casi enfocada.
Esto es muy útil en la práctica diaria, porque permite cambiar de aumento sin tener que reenfocar completamente desde cero.
Por ejemplo, si se enfoca una muestra con el objetivo 10x y luego se cambia al 40x, solo debería ser necesario un pequeño ajuste con el enfoque fino.
La parfocalidad también ayuda a proteger la muestra y los objetivos, porque reduce el riesgo de acercar demasiado la lente frontal al portaobjetos durante el reenfoque.
Parcentricidad
Un conjunto de objetivos es parcéntrico cuando una estructura centrada en el campo visual permanece aproximadamente centrada al cambiar de objetivo.
Esto es importante porque permite ubicar una célula, una partícula o una estructura con bajo aumento y luego verla a mayor aumento sin perderla del campo.
La parcentricidad facilita el trabajo, mejora la eficiencia y reduce el tiempo de búsqueda durante la observación.
Corrección óptica
Los objetivos contienen múltiples lentes internas diseñadas para corregir diferentes tipos de aberraciones.
Las aberraciones son defectos ópticos que pueden afectar la nitidez, el color, el contraste o la forma de la imagen.
Entre las principales aberraciones se encuentran:
- aberración cromática;
- aberración esférica;
- curvatura de campo;
- coma;
- astigmatismo;
- distorsión.
Los objetivos más sencillos corrigen solo algunas de estas aberraciones. Los objetivos más avanzados tienen correcciones ópticas más complejas y ofrecen imágenes más planas, nítidas y fieles al color real.
Tipos comunes de corrección
Los objetivos pueden clasificarse de acuerdo con su nivel de corrección óptica.
Objetivos acromáticos
Son objetivos de uso general. Corrigen la aberración cromática para un rango limitado de colores y suelen ser adecuados para docencia, observación rutinaria y aplicaciones básicas.
Son una opción económica y funcional, pero pueden presentar limitaciones en fotografía, análisis digital o fluorescencia exigente.
Objetivos plan acromáticos
Además de la corrección acromática, ofrecen un campo más plano. Esto significa que el centro y los bordes de la imagen permanecen mejor enfocados al mismo tiempo.
Son muy útiles cuando se trabaja con cámara, documentación digital o análisis de imagen.
Objetivos fluorita
Tienen mejor corrección óptica que los acromáticos. Suelen ofrecer mayor apertura numérica, mejor brillo y mejor contraste.
Son adecuados para aplicaciones más exigentes, incluyendo fluorescencia y documentación de mayor calidad.
Objetivos apocromáticos
Son objetivos altamente corregidos. Ofrecen excelente corrección cromática y esférica, alta resolución y muy buena fidelidad de color.
Se utilizan en investigación, fluorescencia multicolor, imagen avanzada y aplicaciones donde se requiere alta precisión.
Objetivos plan apocromáticos
Combinan alta corrección cromática y esférica con campo plano. Son ideales para microscopía avanzada, captura digital, análisis cuantitativo, confocal y fluorescencia de alta calidad.
Recubrimientos antirreflejo
Los objetivos modernos tienen recubrimientos especiales en sus lentes para reducir reflejos internos y mejorar la transmisión de luz.
Cada vez que la luz pasa de un medio a otro, por ejemplo del aire al vidrio, una pequeña parte puede reflejarse. En objetivos complejos, que tienen muchas lentes internas, estas reflexiones pueden acumularse y reducir el contraste de la imagen.
Los recubrimientos antirreflejo ayudan a:
- aumentar la transmisión de luz;
- reducir reflejos internos;
- mejorar el contraste;
- disminuir destellos;
- mejorar la calidad de imagen;
- favorecer observaciones más limpias.
Estos recubrimientos son delicados, por lo que los objetivos deben limpiarse con materiales adecuados y con mucho cuidado.
Planos focales y pupilas del objetivo
Dentro de un objetivo existen planos ópticos importantes, como el plano focal frontal y el plano focal posterior.
El plano focal posterior es especialmente relevante en técnicas como contraste de fases, DIC, polarización y fluorescencia, porque allí interactúan elementos ópticos como anillos de fase, prismas, diafragmas o sistemas de iluminación.
La pupila de salida del objetivo también es importante porque determina cómo la luz sale del objetivo hacia el resto del sistema óptico.
En microscopía de epifluorescencia, el objetivo cumple una doble función: ilumina la muestra y recoge la luz emitida. Por eso, la apertura y el diseño del objetivo son fundamentales para obtener una iluminación uniforme y una señal eficiente.
Importancia de la compatibilidad óptica
No todos los objetivos son intercambiables entre todos los microscopios.
Los objetivos modernos están diseñados para sistemas ópticos específicos. Pueden variar en:
- longitud de tubo;
- distancia parfocal;
- rosca de montaje;
- corrección al infinito;
- compatibilidad con lentes de tubo;
- campo corregido;
- técnica de contraste;
- espesor de cubreobjetos;
- medio de inmersión.
Por eso, antes de cambiar o comprar un objetivo, es importante verificar que sea compatible con el microscopio y con la aplicación.
Un objetivo de excelente calidad puede no rendir correctamente si se usa en un sistema óptico para el cual no fue diseñado.
Qué significan las inscripciones del objetivo
En el cuerpo del objetivo suelen aparecer grabadas varias especificaciones importantes.
Por ejemplo:
- 10x, 20x, 40x, 100x: aumento del objetivo.
- NA 0.25, 0.65, 1.25: apertura numérica.
- ∞: objetivo corregido al infinito.
- 160: objetivo diseñado para tubo óptico de 160 mm.
- 0.17: espesor recomendado del cubreobjetos en milímetros.
- Oil / Oel / HI: objetivo de inmersión en aceite.
- Plan: campo corregido y más plano.
- Apo: objetivo apocromático.
- Fluor / FL: objetivo fluorita o semiapocromático.
- Ph: objetivo para contraste de fases.
- DIC: objetivo compatible con contraste de interferencia diferencial.
Leer estas inscripciones permite usar correctamente el objetivo y evitar errores que afecten la imagen.
Relación entre aumento, NA y distancia de trabajo
En general, a medida que aumenta el aumento del objetivo, también puede aumentar la apertura numérica, pero disminuye la distancia de trabajo.
Esto significa que los objetivos de mayor aumento pueden resolver detalles más finos, pero trabajan más cerca de la muestra y suelen ser más sensibles a errores de enfoque, montaje o limpieza.
Por eso, al seleccionar un objetivo, siempre hay que equilibrar tres factores:
- cuánto aumento se necesita;
- qué resolución se requiere;
- qué distancia de trabajo exige la muestra.
No siempre el objetivo de mayor aumento es el más conveniente.
Aplicaciones prácticas
Para observación general de muestras grandes, un objetivo 4x o 10x puede ser ideal.
Para revisar células, tejidos, fibras o microorganismos de tamaño medio, los objetivos 20x y 40x suelen ser muy útiles.
Para bacterias, detalles celulares finos o estructuras pequeñas, puede ser necesario un objetivo 100x de aceite.
Para muestras vivas en placas o recipientes gruesos, pueden requerirse objetivos de larga distancia de trabajo o de inmersión en agua.
Para fluorescencia, conviene usar objetivos con buena apertura numérica, alta transmisión y corrección óptica adecuada.
Para fotografía o análisis digital, los objetivos Plan ofrecen una imagen más uniforme en todo el campo.
Recomendaciones para elegir un objetivo
Antes de escoger un objetivo, conviene responder algunas preguntas:
- ¿Qué tamaño tiene la estructura que quiero observar?
- ¿Necesito ver una zona amplia o detalles muy pequeños?
- ¿La muestra está teñida, viva, fijada o fluorescente?
- ¿Voy a observar con campo claro, fases, DIC, fluorescencia o polarización?
- ¿La muestra está bajo cubreobjetos?
- ¿El cubreobjetos tiene el espesor correcto?
- ¿Necesito aceite, agua o aire?
- ¿La muestra está en portaobjetos, placa, caja o recipiente especial?
- ¿Voy a usar cámara?
- ¿Necesito hacer mediciones o análisis cuantitativo?
- ¿El objetivo es compatible con mi microscopio?
Estas preguntas ayudan a elegir un objetivo adecuado para la aplicación real, no solo para el aumento deseado.
En resumen
Las propiedades de los objetivos de microscopio determinan gran parte de la calidad de la imagen. La apertura numérica, la resolución, el brillo, la distancia de trabajo, la profundidad de campo, el campo de visión, la corrección óptica y los recubrimientos antirreflejo son factores esenciales para obtener resultados confiables.
Un objetivo no debe elegirse únicamente por su aumento. Debe seleccionarse de acuerdo con la muestra, la técnica de observación, el nivel de detalle requerido y la compatibilidad con el sistema óptico.
En microscopía, el objetivo es mucho más que una lente de aumento. Es el componente que define cuánta información óptica puede capturarse desde la muestra y qué tan fiel, clara y útil será la imagen final.
