Introducción a los objetivos de microscopio
El objetivo: el corazón óptico del microscopio
Cuando pensamos en un microscopio, muchas veces imaginamos los oculares, la cámara, la platina o la fuente de iluminación. Sin embargo, uno de los componentes más importantes —y probablemente el más crítico para la calidad de imagen— es el objetivo.
El objetivo es la lente que se encuentra más cerca de la muestra. Su función principal es recolectar la luz que proviene del espécimen y formar la primera imagen aumentada. Esta imagen luego será ampliada o proyectada hacia los oculares, la cámara o el sistema de adquisición digital.
Por esta razón, el objetivo no solo determina el aumento, sino también la resolución, el contraste, la nitidez, la luminosidad, la corrección de aberraciones y la calidad general de la imagen microscópica.
En términos sencillos: un microscopio puede tener una excelente cámara y una buena iluminación, pero si el objetivo no es adecuado, la imagen final estará limitada desde el inicio.
¿Qué información aparece grabada en un objetivo?
Los objetivos tienen varias marcas grabadas en su carcasa. Estas indican sus características principales y ayudan al usuario a saber cómo debe utilizarse cada lente.
Entre los datos más comunes se encuentran:
- Aumento: por ejemplo, 4x, 10x, 20x, 40x, 63x o 100x.
- Apertura numérica — NA: indica la capacidad del objetivo para captar luz y resolver detalles finos.
- Medio de inmersión: aire, aceite, agua, glicerina u otro medio especial.
- Corrección óptica: acromático, fluorita, apocromático, plan acromático, plan fluorita o plan apocromático.
- Espesor recomendado del cubreobjetos: comúnmente 0,17 mm.
- Longitud de tubo o sistema infinito: dependiendo del diseño del microscopio.
- Técnica compatible: por ejemplo, campo claro, contraste de fases, DIC, fluorescencia o polarización.
Leer estas marcas es fundamental, porque cada objetivo fue diseñado para trabajar bajo condiciones específicas.
Aumento: importante, pero no suficiente
El aumento indica cuántas veces se amplía la muestra. Por ejemplo, un objetivo 40x aumenta la imagen 40 veces antes de que esta llegue al ocular o a la cámara.
Sin embargo, más aumento no siempre significa mejor imagen.
Un error frecuente es pensar que un objetivo de mayor aumento siempre permite observar más detalles. En realidad, la capacidad de ver detalles finos depende principalmente de la resolución, y esta está muy relacionada con la apertura numérica del objetivo.
Por ejemplo, un objetivo 40x con buena apertura numérica y buena corrección óptica puede producir una imagen más clara y útil que un objetivo 60x de menor calidad o mal ajustado.
En microscopía, aumentar más no siempre significa ver mejor.
Apertura numérica: la clave para la resolución
La apertura numérica, conocida como NA por sus siglas en inglés, es una de las características más importantes de un objetivo.
La apertura numérica indica la capacidad del objetivo para captar los rayos de luz que provienen de la muestra. Cuanto mayor es la apertura numérica, mayor es la capacidad del objetivo para recolectar luz y resolver detalles pequeños.
Una NA alta generalmente permite:
- mejor resolución;
- mayor captación de luz;
- mejor señal en fluorescencia;
- imágenes más brillantes;
- mayor capacidad para distinguir estructuras finas.
Sin embargo, también puede implicar menor profundidad de campo, menor distancia de trabajo y mayor sensibilidad a errores de montaje, espesor del cubreobjetos o medio de inmersión.
Por eso, la apertura numérica debe interpretarse junto con la aplicación, el tipo de muestra y las condiciones de observación.
Resolución: ver detalles separados
La resolución es la capacidad del microscopio para distinguir dos puntos cercanos como estructuras separadas.
Una imagen puede estar muy aumentada, pero si no tiene buena resolución, los detalles aparecerán borrosos o fusionados.
La resolución depende de varios factores:
- apertura numérica del objetivo;
- longitud de onda de la luz utilizada;
- calidad óptica del objetivo;
- índice de refracción del medio;
- ajuste correcto de iluminación;
- preparación de la muestra;
- espesor y calidad del cubreobjetos;
- alineación del microscopio.
Por eso, la resolución no depende únicamente del objetivo, pero el objetivo tiene un papel central.
Distancia de trabajo
La distancia de trabajo es la distancia entre la lente frontal del objetivo y la muestra cuando la imagen está enfocada.
Los objetivos de bajo aumento suelen tener distancias de trabajo más largas. Esto permite manipular la muestra con más facilidad y reduce el riesgo de contacto entre el objetivo y el portaobjetos.
En cambio, los objetivos de alto aumento, especialmente los de alta apertura numérica, suelen tener distancias de trabajo muy cortas. Esto exige mayor cuidado durante el enfoque.
Una distancia de trabajo corta puede ser una limitación cuando se observan muestras gruesas, recipientes de cultivo, placas, cámaras de observación o preparaciones con medios especiales.
Objetivos secos y objetivos de inmersión
Los objetivos pueden clasificarse según el medio que se encuentra entre la lente frontal y la muestra.
Objetivos secos
Los objetivos secos trabajan con aire entre el objetivo y el cubreobjetos. Son comunes en aumentos bajos y medios, como 4x, 10x, 20x y algunos 40x.
Son fáciles de usar y no requieren líquidos de inmersión.
Sin embargo, en objetivos secos de alta apertura numérica, pequeñas variaciones en el espesor del cubreobjetos o en el medio de montaje pueden afectar la calidad de imagen.
Objetivos de inmersión en aceite
Los objetivos de inmersión en aceite utilizan un aceite especial entre el cubreobjetos y la lente frontal del objetivo.
El aceite tiene un índice de refracción similar al del vidrio, lo que permite captar rayos de luz con mayor ángulo y aumentar la apertura numérica efectiva.
Esto mejora la resolución y la luminosidad de la imagen.
Los objetivos de aceite son muy usados en aumentos altos, como 100x, especialmente en bacteriología, citología, histología y aplicaciones que requieren alta resolución.
Es importante usar el aceite recomendado por el fabricante y limpiar correctamente el objetivo después de cada uso.
Objetivos de inmersión en agua o glicerina
Los objetivos de inmersión en agua o glicerina se utilizan especialmente en muestras vivas, tejidos gruesos, cultivos celulares o preparaciones acuosas.
El agua puede ser más compatible con muestras biológicas vivas que el aceite, especialmente cuando se observa a través de medios acuosos.
Estos objetivos suelen ser muy útiles en biología celular, neurociencia, embriología y microscopía avanzada de muestras vivas.
El cubreobjetos importa más de lo que parece
En muchas aplicaciones de microscopía biológica se utiliza un cubreobjetos sobre la muestra. Aunque parece un elemento simple, su espesor y calidad pueden afectar de forma importante la imagen.
El espesor estándar de muchos cubreobjetos usados en microscopía es de aproximadamente 0,17 mm, conocido comúnmente como cubreobjetos número 1.5.
Muchos objetivos están corregidos ópticamente para trabajar con ese espesor. Si el cubreobjetos es más grueso, más delgado o si hay demasiado medio de montaje entre la muestra y el cubreobjetos, pueden aparecer aberraciones.
Esto se nota especialmente en objetivos de alta apertura numérica.
Los problemas más comunes son:
- pérdida de nitidez;
- disminución del contraste;
- imagen borrosa;
- halos;
- reducción de resolución;
- dificultad para enfocar detalles finos.
Por eso, una muestra mal montada puede hacer que incluso un objetivo excelente produzca una imagen pobre.
Collar de corrección
Algunos objetivos tienen un collar de corrección. Este anillo permite ajustar el objetivo para compensar variaciones en el espesor del cubreobjetos, del recipiente de cultivo o del medio entre la muestra y el objetivo.
Es especialmente útil en objetivos secos de alta apertura numérica y en objetivos diseñados para observar células vivas a través de placas, cajas o cámaras de cultivo.
El collar de corrección debe ajustarse cuidadosamente, observando la imagen y buscando la posición que ofrezca mayor nitidez, contraste y resolución.
No es un simple accesorio mecánico: es una herramienta óptica que puede mejorar mucho la calidad de imagen cuando se usa correctamente.
Corrección de aberraciones
Ningún sistema óptico es perfecto. Las lentes pueden producir defectos llamados aberraciones. Estas afectan la nitidez, el color, la forma o la planitud de la imagen.
Entre las aberraciones más importantes se encuentran:
Aberración cromática
Ocurre porque los diferentes colores de la luz no se enfocan exactamente en el mismo plano. Esto puede generar bordes coloreados o pérdida de nitidez.
Aberración esférica
Ocurre cuando los rayos que pasan por diferentes zonas de la lente no se enfocan en el mismo punto. Produce pérdida de contraste y nitidez.
Curvatura de campo
Hace que el centro y los bordes del campo no estén enfocados al mismo tiempo. Es decir, si el centro está nítido, los bordes pueden verse desenfocados, o al contrario.
Distorsión
Hace que la forma de la imagen se deforme, especialmente hacia los bordes.
Los objetivos modernos corrigen estas aberraciones en diferentes niveles, dependiendo de su diseño y costo.

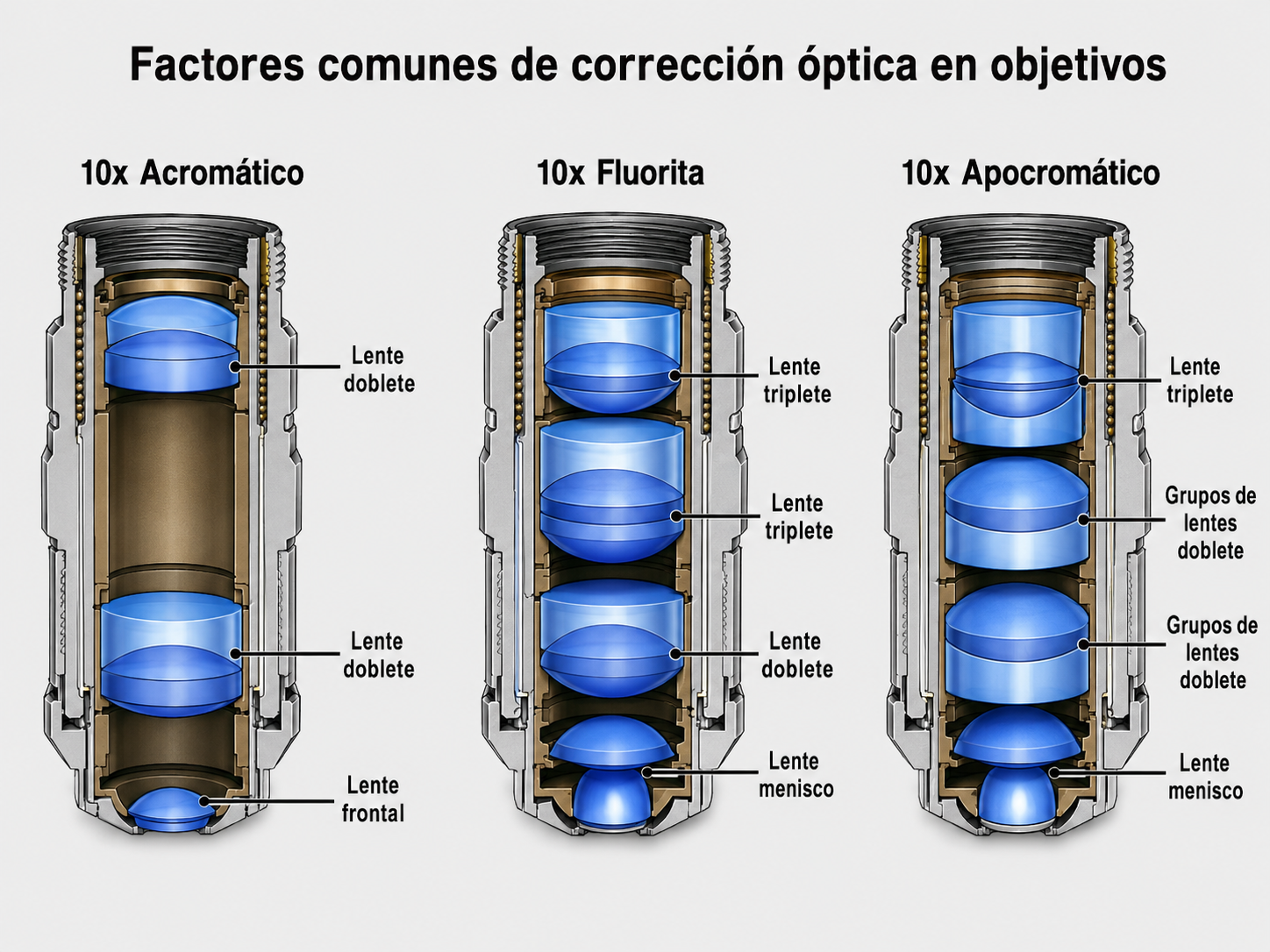

Tipos de objetivos según su corrección óptica
Los objetivos se clasifican de acuerdo con su grado de corrección de aberraciones.
Objetivos acromáticos
Son los objetivos más comunes y económicos. Corrigen la aberración cromática principalmente para dos colores y la aberración esférica para una longitud de onda.
Son adecuados para observación general, docencia y muchas aplicaciones rutinarias.
Sin embargo, pueden presentar limitaciones en fotografía, imagen digital o trabajos donde se requiere alta fidelidad de color y nitidez.
Objetivos plan acromáticos
Son similares a los acromáticos, pero además tienen corrección de planitud de campo.
Esto significa que permiten obtener una imagen más enfocada de centro a borde.
Son muy útiles para documentación digital, cámaras y observación rutinaria con mejor calidad de imagen.
Objetivos fluorita o semiapocromáticos
Tienen mejor corrección que los acromáticos. Suelen ofrecer mayor apertura numérica, mejor contraste, mayor brillo y mejor desempeño en color.
Son una excelente opción para aplicaciones más exigentes, fluorescencia, fotografía y análisis de imagen.
Objetivos plan fluorita
Combinan buena corrección cromática y esférica con campo plano. Son muy útiles cuando se requiere buena calidad óptica, buen contraste y documentación digital confiable.
Objetivos apocromáticos
Son objetivos de alta corrección óptica. Corrigen mejor las aberraciones cromáticas y esféricas que los acromáticos y fluoritas.
Ofrecen alta resolución, excelente fidelidad de color y muy buen rendimiento óptico.
Suelen usarse en investigación, microscopía avanzada, fluorescencia exigente, captura digital de alta calidad y aplicaciones donde se necesita máxima precisión.
Objetivos plan apocromáticos
Representan uno de los niveles más altos de corrección. Combinan excelente corrección cromática y esférica con campo plano.
Son ideales para imagen científica avanzada, fluorescencia multicolor, confocal, análisis cuantitativo y documentación de alta calidad.
¿Qué significa “Plan”?
La palabra Plan indica que el objetivo tiene corrección de planitud de campo.
Esto significa que la imagen permanece enfocada de manera más uniforme desde el centro hasta los bordes.
En objetivos sin corrección Plan, puede ocurrir que el centro de la imagen esté enfocado, pero los bordes no. Esto puede no ser tan evidente durante observación visual, pero se vuelve muy importante en fotografía, cámaras digitales, escaneo de muestras y análisis de imagen.
Por eso, para documentación y captura digital, los objetivos Plan suelen ser preferibles.
Objetivos corregidos al infinito
Muchos microscopios modernos usan objetivos corregidos al infinito.
En estos sistemas, la luz que sale del objetivo viaja en haces paralelos y luego una lente de tubo forma la imagen intermedia.
Este diseño permite introducir elementos ópticos adicionales en el camino de luz, como filtros, divisores de haz, prismas DIC, módulos de fluorescencia, cámaras o accesorios, sin afectar tanto la calidad de imagen.
Por eso, la óptica corregida al infinito es muy común en microscopios modernos de investigación, docencia avanzada e imagen digital.
Cómo elegir un objetivo
La elección del objetivo depende de la muestra y de la aplicación. No se trata únicamente de escoger el mayor aumento disponible.
Para elegir correctamente, conviene preguntarse:
- ¿Qué tipo de muestra voy a observar?
- ¿Está viva o fijada?
- ¿Está teñida, sin teñir o marcada con fluorescencia?
- ¿Necesito observar detalles muy finos?
- ¿Necesito campo amplio o alta resolución?
- ¿Voy a usar cámara digital?
- ¿Necesito medir, documentar o analizar imágenes?
- ¿La muestra está bajo cubreobjetos, en caja de cultivo o en placa?
- ¿Necesito trabajar con aceite, agua o aire?
- ¿La técnica será campo claro, fases, DIC, fluorescencia o polarización?
La mejor elección no siempre es el objetivo más costoso o de mayor aumento, sino el objetivo que mejor se adapta a la muestra y a la pregunta que se quiere responder.
Cuidado y limpieza de los objetivos
Los objetivos son componentes ópticos delicados y costosos. Deben manipularse con cuidado.
Algunas recomendaciones básicas son:
- No tocar la lente frontal con los dedos.
- No limpiar con papel común o telas abrasivas.
- Usar papel especial para lentes o materiales recomendados.
- Limpiar siempre el aceite de inmersión después de usar objetivos de aceite.
- No dejar aceite sobre objetivos secos.
- Evitar golpes contra el portaobjetos o la platina.
- Usar el enfoque macrométrico con cuidado en altos aumentos.
- Guardar el microscopio cubierto y limpio.
- Revisar si hay polvo, residuos o burbujas antes de interpretar una imagen.
Un objetivo sucio puede simular problemas de contraste, pérdida de resolución o mala iluminación.
Errores frecuentes al usar objetivos
Algunos errores comunes incluyen:
- Usar aceite con un objetivo seco.
- No usar aceite con un objetivo que lo requiere.
- Usar un cubreobjetos de espesor incorrecto.
- No ajustar el collar de corrección cuando el objetivo lo tiene.
- Cambiar de objetivo sin verificar la distancia de trabajo.
- Pensar que mayor aumento siempre significa mejor imagen.
- Usar un objetivo no adecuado para la técnica de contraste.
- No limpiar el objetivo después de la inmersión.
- Usar objetivos incompatibles con el microscopio.
- No revisar la apertura numérica al comparar objetivos.
Evitar estos errores mejora notablemente la calidad de imagen y protege el equipo.
En resumen
El objetivo es uno de los componentes más importantes del microscopio óptico. Es responsable de recolectar la luz de la muestra, formar la imagen primaria y determinar gran parte de la calidad final de la observación.
Para seleccionar un objetivo no basta con mirar el aumento. También deben considerarse la apertura numérica, la distancia de trabajo, el medio de inmersión, la corrección óptica, la planitud de campo, el espesor del cubreobjetos y la técnica de contraste que se utilizará.
Un buen objetivo, correctamente elegido y bien usado, permite obtener imágenes más nítidas, brillantes, contrastadas y confiables.
En microscopía, el objetivo no es solo una lente de aumento: es el punto donde empieza la calidad de la imagen.
